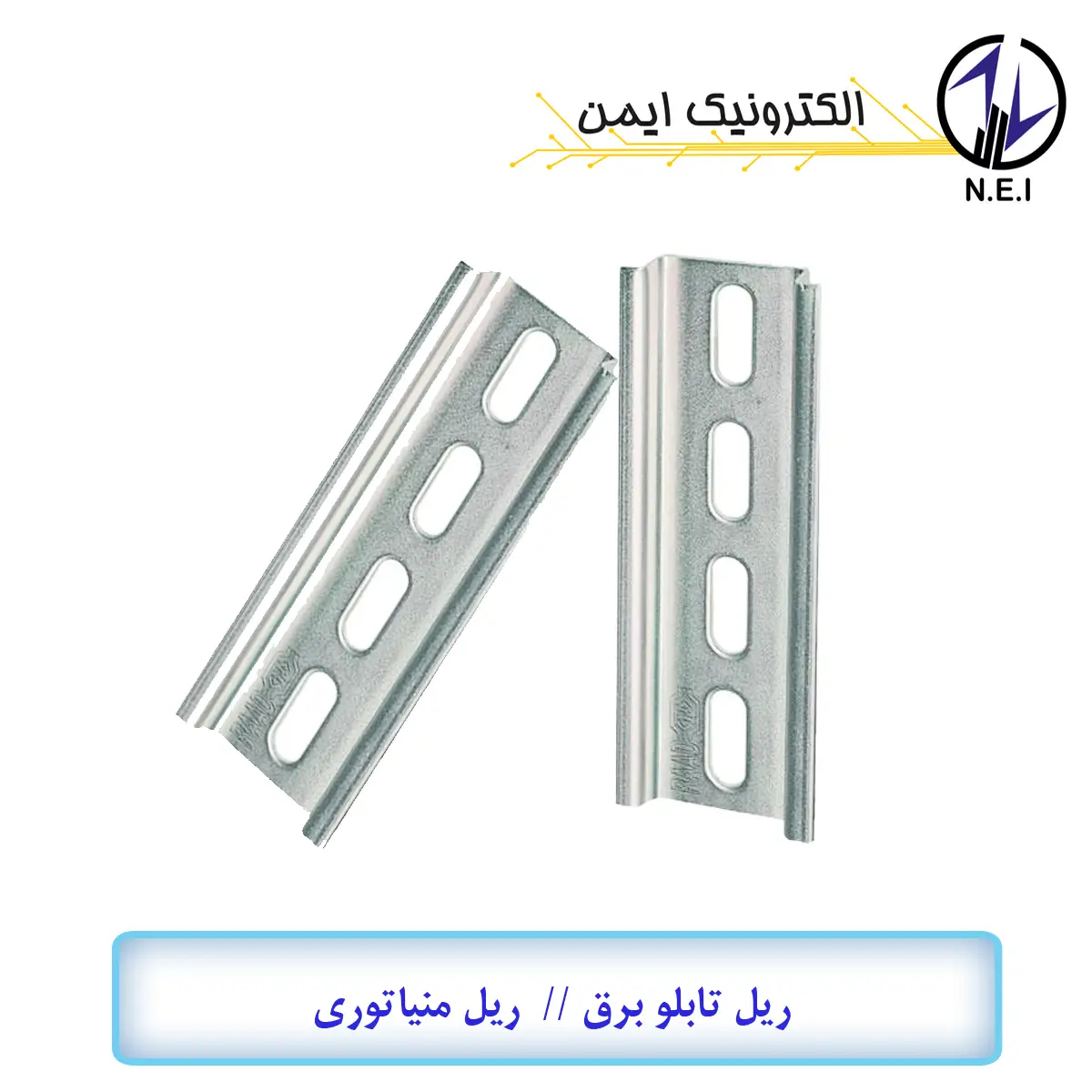

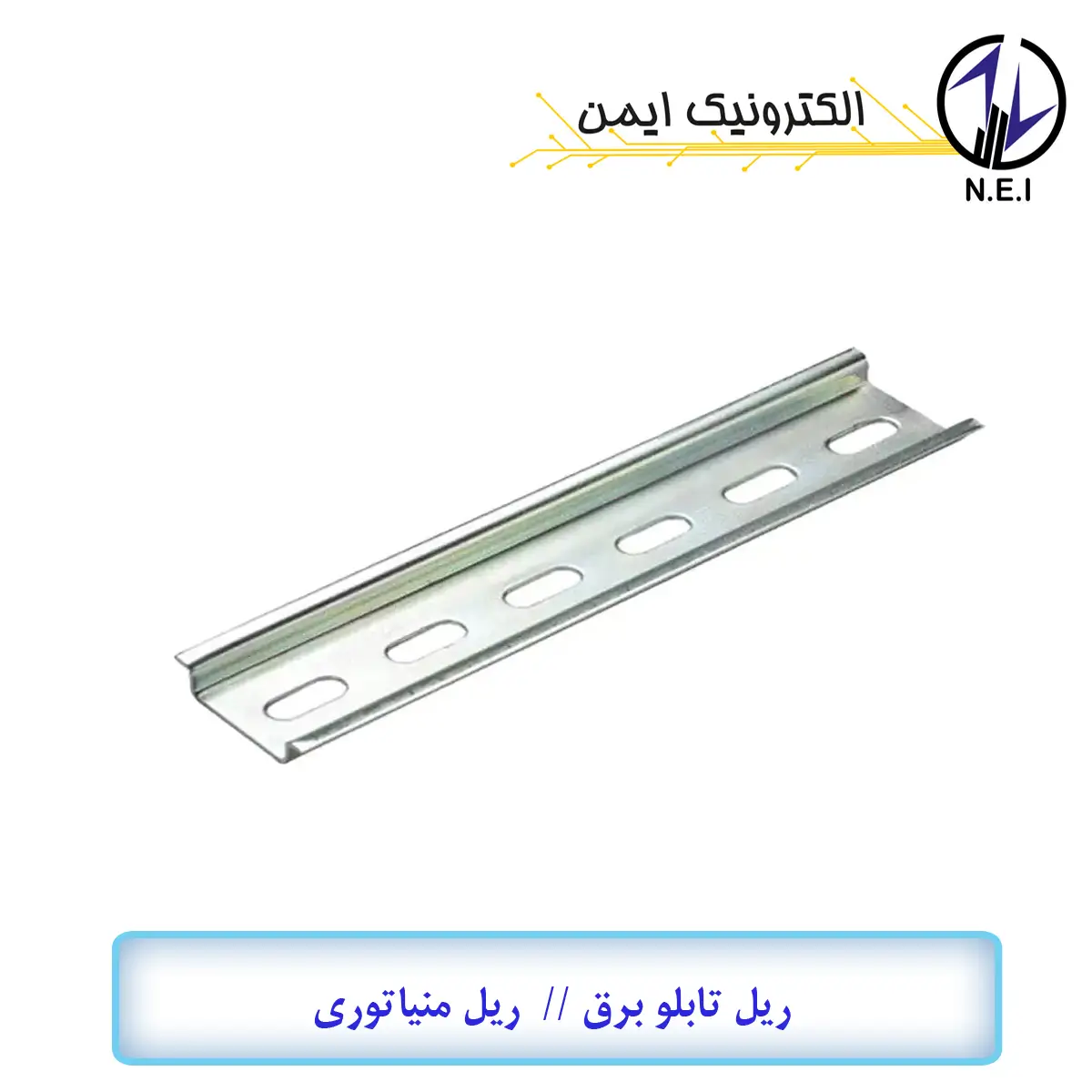

ریل تابلویی،ریل منیاتوری یا DIN Rail چیست؟

ریل تابلویی (به انگلیسی DIN Rail) یک پروفیل فلزی باریکه که داخل تابلو برق یا جعبه کنترل صنعتی نصب میشه تا تجهیزات الکتریکی مختلف روی اون سوار بشن.

در واقع پایه‌ی اصلی نصب تجهیزاتیه مثل :

• فیوزهای مینیاتوری (MCB)
• محافظ جان (RCCB, RCBO)
• ترمینال‌ها
• کلیدهای حرارتی (MPCB)
• رله‌ها و تایمرها
• پاورساپلای صنعتی و PLC

هدفش ایجاد ثبات، نظم و سهولت نصب و تعویض تجهیزات داخل تابلوئه.

🧩 انواع رایج ریل تابلویی

ریل‌ها از نظر شکل و اندازه چند نوع اصلی دارن که با استاندارد DIN آلمانی (Deutsches Institut für Normung) تعریف شدن:

TH35 (یا Ω شکل)  عرض 35mm رایج‌ترین نوع در برق صنعتی و ساختمانی

TH15 عرض 15mm برای تجهیزات سبک‌تر یا فشرده‌تر

G-type (ریل G شکل) شبیه حرف G بیشتر در تجهیزات خاص و سنگین‌تر مثل کنتاکتورها استفاده میشه

C-type (ریل C شکل) شبیه حرف C برای برخی ترمینال‌های خاص یا سیستم‌های ریلی قدیمی‌تر

در ایران، ریل TH35 تقریباً استاندارد و پیش‌فرض نصاب‌هاست.

⚡ جنس و ساختار

ریل‌ها معمولاً از دو جنس ساخته میشن:

• گالوانیزه (فولاد ضدزنگ با پوشش روی): مقاوم، ارزان‌تر، پرکاربرد در تابلوهای بیرونی یا صنعتی.
• آلومینیومی: سبک‌تر، ظاهری تمیزتر، برای محیط‌های حساس‌تر یا تابلوهای ظاهری‌تر استفاده میشه.
• PVC (پلاستیکی): در تابلوهای کنترلی سبک یا محیط‌های بدون لرزش.

🛠️ نصب و کاربرد

• ریل روی صفحه‌ی تابلو با پیچ یا پرچ نصب میشه.
• تجهیزات برق رو معمولاً با کلیک ساده روی ریل سوار یا جدا می‌کنن (بدون نیاز به ابزار خاص).
• طول‌های استانداردش معمولاً ۱ متر و ۲ متره، ولی میشه با اره یا قیچی مخصوص، کوتاهش کرد.

✅ قیمت و خرید ریل تابلویی،ریل منیاتوری :

• نظم‌دهی بالا: کابل‌کشی تمیزتر و دسترسی راحت‌تر به تجهیزات.
• تعویض سریع تجهیزات بدون بازکردن کل تابلو.
• ایمنی و استحکام بالا.
• استاندارد جهانی → اکثر برندهای برق صنعتی با همین استاندارد سازگارن (ABB، Schneider، LS و غیره).

این محصول توسط فروشگاه الکتریک ایمن پخش می شود جهت اطلاع از قیمت انواع تجهیزات  برق صنعتی و ساختمان  با فروشگاه تماس حاصل فرمایید.
